Rogers PCB
La misión de Geyuan Electronics es superar las expectativas de los clientes mediante la fabricación de placas de circuito impreso (PCB) Rogers de alto rendimiento, utilizando materiales avanzados suministrados por Rogers Corporation, gracias a una ingeniería de primera clase y un servicio personalizado. Nuestro éxito radica en diferenciarnos en el mercado ofreciendo una capacidad de respuesta y un servicio de primera clase, así como en establecer relaciones duraderas basadas en la confianza y la integridad. Ponte en contacto con nosotros ahora para solicitar un presupuesto para tu proyecto.
Rogers: fabricante especializado en placas de circuito impreso
Geyuan Electronics transforma los laminados de alto rendimiento de Rogers Corporation en placas de circuito impreso fabricadas con precisión. No somos un distribuidor de materiales, sino una fábrica especializada en PCB que adquiere laminados Rogers originales a través de canales autorizados y los procesa utilizando equipos configurados específicamente para sustratos de alta frecuencia con PTFE y cerámicos. Además, nuestra fábrica puede combinar el tratamiento de recubrimiento por eliminación con plasma, la ingeniería de apilamiento híbrido y la verificación de impedancia mediante TDR/VNA para ofrecer placas de circuito cuyo rendimiento se ajuste plenamente a las predicciones de su simulación electromagnética de RF.
Proveedor de placas de circuito impreso de Rogers
Como proveedor de confianza de placas de circuito impreso (PCB) de Rogers, combinamos décadas de experiencia, conocimientos de ingeniería y capacidad de fabricación en EE. UU. para ofrecer soluciones completas de PCB, desde la selección de materiales y el asesoramiento en diseño hasta el montaje y las pruebas finales. Nuestra misión es ayudar a nuestros clientes a conseguir dispositivos electrónicos de alto rendimiento y gran fiabilidad, manteniendo al mismo tiempo la eficiencia en la producción y la rentabilidad. Con nuestros servicios profesionales de fabricación de PCB de Rogers, podrá descubrir soluciones superiores de circuitos de alta frecuencia para aplicaciones de RF, microondas y telecomunicaciones.
Amplia experiencia en la fabricación de placas de circuito impreso en Rogers
Geyuan Electronics cuenta con más de 20 años de experiencia en el sector de los circuitos impresos (PCB), con una amplia trayectoria en proyectos relacionados con aplicaciones de alta frecuencia, como sistemas de radiofrecuencia (RF), microondas, radares y antenas. En muchos de estos proyectos se han utilizado materiales de Rogers, lo que nos ha permitido adquirir un conocimiento más profundo de sus características de rendimiento, prioridades de fabricación y requisitos de aplicación. Por ello, nuestro equipo de ingeniería puede ofrecer un apoyo más práctico en la selección de materiales, la evaluación de la estructura de capas y la planificación de la fabricación. Esto facilita una transición más fluida desde la verificación del diseño hasta la producción y permite alinear mejor las necesidades de ingeniería con la ejecución de la fabricación. Además, nuestro volumen de pedidos estable y nuestras relaciones de compra a largo plazo garantizan un suministro más fiable de materiales Rogers y, en el caso de los proyectos de montaje, nuestra capacidad para abastecernos de componentes ayuda a optimizar los costes totales del proyecto.
Capacidades de fabricación de placas de circuito impreso de Rogers
| Materiales disponibles | Serie RO4000, serie RO3000, serie RT/duroid y serie TMM |
| Número máximo de capas | 24 capas |
| Espesor máximo de la tabla | 6,0 mm |
| Laminado mixto | Rogers + FR-4, Rogers + Rogers, Rogers + cobre, Rogers + núcleo metálico |
| Constante dieléctrica (Dk) | 2,2–12,85* |
| Factor de disipación (Df) | 0,0009–0,0037* |
| Frecuencia de microondas / Velocidad de transmisión de datos | Hasta 128 GHz / 128 Gbps** |
| Tolerancia de impedancia a alta velocidad | ±81 TP3T (>50 Ω); ±5 Ω (≤50 Ω) |
| Acabados superficiales | Placado por inmersión en plata, placado por inmersión en estaño, placado duro en oro, placado en plata |
| Tamaño máximo de la placa de circuito impreso | 510 × 620 mm |
| Tolerancia de trazas | ±0,015 mm |
| Mín. Trazado / Espaciado | 0,08 / 0,08 mm |
| Tamaño mínimo del orificio | 0,08 mm |
| Tratamiento con PTH | Limpieza por plasma y ultrasonidos |
| Pretratamiento de la máscara de soldadura | Chorreado con arena, rugosidad de superficies |
Equipo de ingeniería y capacidades de innovación tecnológica
El equipo de ingeniería de Geyuan Electronics estará encantado de ayudarte con la selección de materiales, el diseño y la fabricación de placas de circuito impreso Rogers. Con una experiencia sin igual en el sector, nuestro equipo concibe y desarrolla continuamente nuevas soluciones para la fabricación de placas de circuito impreso para dar respuesta a unas necesidades cada vez más exigentes y se compromete a innovar continuamente para satisfacer las exigencias de numerosas aplicaciones nuevas de alta potencia. A pesar de que Geyuan Electronics es líder del sector, nuestro equipo sigue dedicado a explorar continuamente las propiedades eléctricas potenciales de las placas de circuito impreso fabricadas con diferentes materiales para anticiparse a posibles problemas, así como a colaborar con socios para mejorar continuamente el rendimiento de diversos tipos de placas de circuito impreso.
Revisión gratuita de DFM, incluida la optimización de la pila híbrida
Nuestro equipo de ingeniería ofrece un servicio gratuito de revisión de DFM (diseño para la fabricabilidad) con el fin de optimizar el diseño de su laminado híbrido Rogers+FR4, ayudándole a conseguir un rendimiento de alta frecuencia y una buena relación calidad-precio. En el diseño de placas de circuito impreso (PCB) de Rogers para la fabricabilidad (DFM), el equipo de Geyuan Electronics se compromete a optimizar los diseños para una producción eficiente, al tiempo que se mantiene una alta calidad y fiabilidad del producto. Mediante la integración de los principios de DFM y de diseño para la fabricabilidad (DFA), los fabricantes pueden producir productos de calidad superior de forma rápida y rentable.
Serie de materiales para placas de circuito impreso de Rogers
Las placas de circuito impreso Rogers ofrecen una amplia variedad de series, cada una de ellas diseñada para aplicaciones y rangos de frecuencia específicos. Nuestra empresa se especializa en la fabricación de una amplia gama de placas de circuito impreso Rogers para satisfacer las necesidades específicas de los clientes. Nuestros amplios conocimientos y nuestra dilatada experiencia nos permiten ofrecer soluciones personalizadas que optimizan el rendimiento, la fiabilidad y la rentabilidad.
Serie RO4000 de Rogers
Serie RO3000 de Rogers
Serie Rogers RT/Duroid

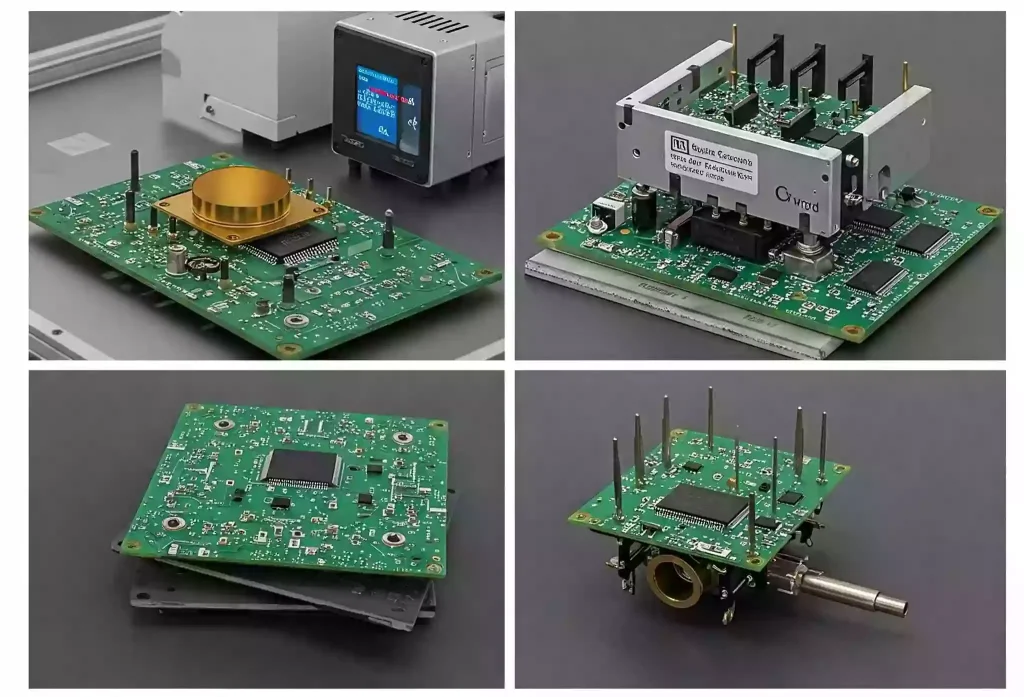

Serie TMM de Rogers
Serie Ultralam de Rogers
Series RT/duroid 5000 y 6000
Placas de circuito impreso de alta frecuencia de Rogers
En el ámbito de la tecnología de alta frecuencia, las placas de circuito impreso de Rogers no tienen rival. Los sustratos de Rogers proporcionan una integridad de señal superior y bajas pérdidas para “circuitos de alta velocidad” a 1 GHz y superiores. Además, las placas de Rogers ofrecen una excelente estabilidad térmica, robustez y resistencia al calor. Por ello, Geyuan Electronics ofrece una amplia gama de productos de las series Rogers 4003C, 4350B y 4360G2 en diversos espesores, con asistencia para el cálculo en línea. Además de las placas multicapa puras de Rogers, las placas multicapa híbridas fabricadas con preimpregnado FR4 y materiales de núcleo Rogers complementan nuestra cartera de soluciones de alta frecuencia gracias a su tecnología rentable y fácilmente disponible. Nuestros asesores técnicos están a su disposición para responder a cualquier pregunta que pueda tener.
Ingeniería profesional en radiofrecuencia y tecnología de fabricación de placas de circuito impreso de Rogers
Nuestro equipo de ingeniería de RF cuenta con más de 25 años de experiencia en el diseño y la fabricación de circuitos de alta frecuencia. No solo diseñamos y fabricamos placas de circuito impreso (PCB) de Rogers, sino que también ofrecemos asesoramiento especializado a lo largo de todo el proceso para optimizar el rendimiento y la facilidad de fabricación. En cada proyecto de Rogers, llevamos a cabo una revisión exhaustiva del diseño, centrándonos en los aspectos relacionados con el rendimiento de RF que los fabricantes habituales de PCB podrían pasar por alto.
Hasta la fecha, el equipo de ingeniería de Geyuan Electronics ha colaborado con miles de clientes de todo el mundo para optimizar sus diseños de RF, identificando posibles problemas —como discontinuidades de impedancia, reflexiones de señal y diafonía— antes de que afecten a la producción. Nuestro asesoramiento especializado ha ayudado a muchos clientes a completar con éxito diseños complejos de RF a la primera, mientras que colaboraciones anteriores con fabricantes de placas de circuito impreso estándar no habían logrado cumplir los requisitos de rendimiento.
Desde la creación de prototipos hasta la entrega
Geyuan Electronics ofrece apoyo en la fabricación en las distintas fases de los proyectos de placas de circuito impreso de Rogers, ayudando a los clientes a avanzar paso a paso desde la validación inicial hasta la producción en serie estable.
- Asistencia técnica
- Fabricación de placas de circuito impreso
- Montaje de placas de circuito impreso (PCBA)
- Montaje de equipos / Integración de sistemas
- Pruebas y validación
- Cadena de suministro y logística
¿Estás listo para empezar tu proyecto de placas de circuito impreso personalizadas con Rogers?
Geyuan Electronics es la mejor opción entre los fabricantes de placas de circuito impreso Rogers. Nuestro equipo cuenta con más de 20 años de experiencia dando vida a los diseños. Gracias a nuestras herramientas avanzadas, garantizamos la precisión en el diseño y un desarrollo rápido. ¡Ponte en contacto con nosotros hoy mismo para obtener un presupuesto gratuito para tu próximo proyecto de placas de circuito impreso Rogers!
Una fábrica profesional de fabricación de placas de circuito impreso en Rogers
Geyuan Electronics es un fabricante especializado en placas de circuito impreso (PCB) de Rogers, dedicado a la transformación de laminados Rogers en placas de circuito impreso acabadas y verificadas. Nuestras sólidas alianzas con distribuidores autorizados garantizan que cada panel que entra en nuestra línea de producción sea auténtico y cumpla con las especificaciones. Mantenemos existencias de nuestros modelos más vendidos (RO4350B, RO4003C, RO3003) para facilitar la creación rápida de prototipos a nuestros clientes de Norteamérica, Europa y la región de Asia-Pacífico, acortando así los plazos de entrega para los materiales estándar. Además, para la fabricación de placas de circuito impreso Rogers, nuestra fábrica cuenta con una cámara de lift-off por plasma específica para el tratamiento de sustratos de PTFE y la realización de procedimientos de taladrado especializados. Utilizamos equipos de calibración para medir las muestras con un reflectómetro en el dominio del tiempo (TDR) y verificar así cada estructura de impedancia controlada. Cuando nos envíe sus archivos Gerber, recibirá productos acabados que se ajustarán a sus predicciones de simulación y cumplirán los exigentes requisitos de las aplicaciones de placas de circuito impreso de microondas.
Capacidades avanzadas de fabricación de placas de circuito impreso de Rogers en nuestras instalaciones globales
El procesamiento de placas de circuito impreso laminadas compuestas de PTFE y cerámica requiere equipos especializados y procesos químicos, cuyos requisitos superan con creces los de las placas estándar Fabricación de placas de circuito impreso FR-4. Por consiguiente, estos productos se fabrican mediante procesos especializados de fabricación rápida de placas de circuito impreso (PCB) de radiofrecuencia, en lugar de líneas de producción de FR-4 de uso general.
Eliminación de PTFE mediante plasma y activación superficial
Los sustratos RO3000 y RT/duroid son químicamente estables: los detergentes alcalinos estándar a base de permanganato no pueden corroer el PTFE. Nuestra fábrica utiliza una cámara de tratamiento por plasma específica con una mezcla controlada de gases CF₄/O₂ para activar las superficies de las paredes de las vías antes del recubrimiento químico de cobre.
Grabado con impedancia controlada y validación mediante reflectómetro en el dominio del tiempo
El proceso de grabado de precisión sobre sustratos Rogers permite controlar la tolerancia del ancho de línea dentro de un margen de ±0,5 mil (12,7 μm), lo cual es fundamental para mantener una impedancia objetivo de 50 Ω en configuración de un solo extremo o de 100 Ω en configuración diferencial, con una tolerancia total inferior a ±7%. Cada panel de producción incluye piezas de prueba de impedancia medidas mediante TDR. Estas piezas de prueba se analizan en un reflectómetro en el dominio del tiempo calibrado, y las mediciones se comparan con los objetivos de simulación previos a la producción.
Acabados superficiales optimizados para RF
Para los productos de Rogers, recomendamos un proceso de plateado por inmersión para las pistas de señales de alta frecuencia, con el fin de conseguir la menor resistividad superficial posible. Para los paquetes MMIC de paso fino que requieren múltiples operaciones de soldadura por reflujo, recomendamos el proceso ENIG. Para las placas a nivel de antena que requieren filtrado de PIM, ofrecemos el proceso ENEPIG.
Procedimientos de almacenamiento y horneado con control de humedad
Los laminados de Rogers a base de politetrafluoroetileno (PTFE) absorben humedad del aire con el paso del tiempo. Todos los materiales que recibe Rogers se almacenan en nuestro almacén con temperatura controlada, y cada lote se somete a un proceso de curado previo a la laminación de acuerdo con las recomendaciones publicadas por Rogers; todos los procedimientos quedan documentados.
Laminator Profile Engineering
Los distintos materiales de Rogers requieren procesos de laminación diferentes. Los laminados de la serie RO4000 tienen una temperatura de curado termoendurecible similar a la del FR-4, pero el material base de PTFE presenta una temperatura de unión diferente y una velocidad de calentamiento específica. Nuestro programa de prensado se valida mediante pruebas supervisadas con termopares.
Programa de perforación mejorado para PTFE
El PTFE es un material termoplástico blando, y el programa de taladrado estándar diseñado para el FR-4 rígido genera un calor excesivo, lo que provoca que el fluoropolímero recubra las paredes del orificio. Nuestro programa de taladrado de PTFE utiliza una velocidad de husillo reducida, una velocidad de avance optimizada y el uso de materiales especializados para la entrada y la salida.
Equipos de fabricación de placas de circuito impreso de Rogers
Nuestras instalaciones de fabricación, de 165 000 pies cuadrados, están equipadas con maquinaria de última generación. Utilizamos máquinas herramienta CNC de alta velocidad para taladrar y fresar, empleando parámetros optimizados para crear vías limpias y contornos precisos en las placas, algo crucial para los circuitos de RF. Para estructuras multicapa e híbridas, nuestras modernas laminadoras utilizan perfiles de temperatura y presión controlados con precisión para garantizar una adhesión sólida y sin huecos entre las capas. Para superar los retos que plantea la unión del PTFE, empleamos un sistema especializado de tratamiento por plasma para activar la superficie del material, mejorando así la adhesión entre la lámina de cobre y la máscara de soldadura. Posteriormente, nuestra línea automatizada de galvanoplastia deposita una capa uniforme de lámina de cobre, esencial para garantizar la integridad de la señal. En las etapas críticas, utilizamos un completo conjunto de equipos de inspección para validar estos procesos controlados, asegurándonos de que cada placa cumpla con los objetivos de su diseño.
Descubre diferentes soluciones de placas de circuito impreso para cada necesidad
¿Buscas la solución de PCB adecuada? Descubre los distintos tipos de PCB para encontrar la opción perfecta para tu proyecto.
Placa de circuito impreso de aluminio
Placa de circuito impreso rígida
Circuito impreso con núcleo de cobre
PCB de alto TG
Placa de circuito impreso de alta frecuencia
PCB de alta velocidad
PCB de alta densidad (HDI)
Placa de circuito impreso de cobre grueso
Circuito impreso flexible
Circuito impreso rígido-flexible
Placa de circuito impreso cerámica
Tecnologías de vanguardia
Gracias a su profundo conocimiento de los materiales de Rogers y a su inversión continua en equipos avanzados, Geyuan Electronics es capaz de llevar a cabo proyectos de placas de circuito impreso más complejos y con especificaciones más exigentes.
- Apilamientos híbridos Rogers + Rogers y Rogers + FR-4
- Grabado al vacío y perforación con láser para la fabricación de precisión
- Procesos de montaje híbridos SMT y THT
- Coherencia en la impedancia y producción en serie estable
- Compatibilidad con frecuencias de 0 a 128 GHz y velocidades de transmisión de datos de hasta 128 Gbps
- 220 000 m² de placas de circuito impreso al mes y 15 millones de puntos SMT al día en el montaje de placas de circuito impreso
Fabricación aditiva de placas de circuito impreso de Rogers
Esta tecnología utiliza materiales como las tintas conductoras para fabricar placas de circuito impreso (PCB) de Rogers capa a capa. Este método no solo reduce significativamente el desperdicio de material, sino que también ofrece una flexibilidad de diseño sin igual. Los ingenieros pueden experimentar con geometrías complejas e integrar componentes directamente en el sustrato, lo que permite diseños más innovadores. Otra tecnología innovadora es la escritura directa, que deposita materiales conductores directamente sobre el sustrato sin necesidad de recurrir a los procesos tradicionales de grabado. Esto allana el camino para la creación rápida de prototipos, lo que permite a los ingenieros convertir sus ideas en realidad a una velocidad sin precedentes.
Infraestructura avanzada de fabricación de placas de circuito impreso de Rogers
Geyuan Electronics ha invertido en equipos específicos para el procesamiento de materiales Rogers, una característica que no se encuentra en los fabricantes estándar de placas de circuito impreso. Nuestros sistemas de taladrado especializados garantizan una calidad precisa de los orificios al procesar materiales complejos con relleno cerámico y a base de PTFE; nuestras laminadoras avanzadas emplean perfiles específicos de presión y temperatura optimizados para los compuestos Rogers. Nuestras instalaciones de producción mantienen un control estricto de la temperatura, la humedad y la contaminación, aspectos cruciales para garantizar resultados de procesamiento uniformes al utilizar materiales de RF de alta calidad. Para los clientes industriales más exigentes, aplicamos un sistema integral de trazabilidad que documenta todas las fases de la producción, desde la verificación de la materia prima hasta las pruebas eléctricas finales.
Un proceso sólido de control de calidad
El control de calidad es el eje central de las operaciones de Geyuan Electronics. Nuestro compromiso inquebrantable con la calidad garantiza que cada placa de circuito impreso se someta a rigurosas pruebas e inspecciones antes de su entrega. Nuestro estricto control de calidad comienza con la inspección de las materias primas a su llegada. Utilizamos la inspección óptica automática (AOI) para detectar defectos y rayos X para inspeccionar problemas internos. Las pruebas de rendimiento eléctrico se llevan a cabo mediante equipos avanzados de ensayo automatizados y probadores de sonda móvil. Antes del envío, nuestro equipo profesional de control de calidad realiza una inspección visual exhaustiva para garantizar que todos los productos cumplan con estrictas normas de calidad. Este riguroso proceso ofrece tranquilidad a nuestros clientes, garantizándoles que recibirán productos fiables. Gracias a las certificaciones ISO 9001, ISO 14001, UL y RoHS, garantizamos que sus proyectos con Rogers cumplan las normas internacionales de seguridad, calidad y medio ambiente para su distribución a nivel mundial.
Control de procesos de fabricación
- Trazabilidad completa de la lista de materiales y de los lotes a lo largo de todo el proceso de producción
- Trazabilidad de los materiales (componentes, placas, pasta de soldadura, etc.)
- Documentación de procesos para la fabricación regulada
- Asistencia en la inspección del primer artículo (FAI)
- Controles de calidad y seguimiento durante el proceso
- Procesos controlados de ESD y de sala limpia (si procede)
- Registros completos de inspección e informes de ensayo
- Control de cambios y gestión de no conformidades
Asistencia en materia de cumplimiento de las certificaciones
- Compatibilidad con el sistema de gestión de la calidad ISO 9001
- Cumplimiento de la norma ISO 14001 sobre sistemas de gestión medioambiental
- Cumplimiento de la norma ISO 45001 sobre salud y seguridad en el trabajo
- Cumplimiento de las normas IPC-A-610 e IPC J-STD-001
- Apoyo al cumplimiento de las normativas medioambientales RoHS y REACH
- Compatibilidad con las certificaciones UL y CE
- Cumplimiento de las normas ISO 13485, IEC 62031 y otras certificaciones específicas del sector
Diferentes tipos de placas de circuito impreso de Rogers
Rogers clasifica sus materiales principalmente por series, cada una de las cuales presenta características técnicas específicas. A continuación se indican los tipos de materiales que podemos ofrecer.
Rogers 4350B
El Rogers 4350B destaca por su baja pérdida y su control estable de la constante dieléctrica (DK), lo que lo convierte en un material ideal para diseños de RF de alta potencia y dispositivos ultraactivos.
Rogers 3003
Este modelo de placa de circuito impreso de Rogers es adecuado para aplicaciones de radar de automoción a 77 GHz y también es compatible con aplicaciones inalámbricas 5G y sistemas ADAS.
Rogers 3006
El modelo 3006 ofrece una excelente estabilidad mecánica y eléctrica, con una constante dieléctrica fiable en un amplio rango de temperaturas. Además, elimina los cambios bruscos en la constante dieléctrica.
Rogers 3010
El modelo 3010 es uno de los más rentables que utilizan un material avanzado de PTFE con relleno cerámico. Por lo tanto, su estabilidad simplifica el funcionamiento de los componentes de banda ancha.
Rogers 0588
El Rogers 5880 está reforzado con microfibras de vidrio y se caracteriza por su baja constante dieléctrica y sus bajas pérdidas. Por lo tanto, este modelo es ideal para aplicaciones de banda ancha y de alta frecuencia.
Rogers 6002
El modelo 6002 utiliza un material de baja constante dieléctrica, lo que lo hace ideal para estructuras complejas de microondas. Por lo tanto, es ideal para el diseño de placas de circuito impreso multicapa.
Rogers 6010
Este modelo RO6010 es ideal para aplicaciones de microondas y placas de circuitos electrónicos que requieran una constante dieléctrica (DK) elevada. Además, este modelo es ideal si se pretende reducir el tamaño del circuito.
Rogers 4003
El modelo Rogers 4003 utiliza tejidos de fibra de vidrio de los tipos 1674 y 1080. Todas las configuraciones tienen las mismas especificaciones; no admite la bromación.
Rogers 4835
Este laminado 4835 es un material de baja pérdida con una excelente resistencia a la oxidación y un buen comportamiento a altas temperaturas, que mantiene una gran estabilidad. Con este material, se pueden aplicar los procesos estándar para vidrio o epoxi FR-4 y lograr una producción de circuitos a bajo coste.
Rogers 4360G2
Este laminado logra un equilibrio perfecto entre facilidad de procesamiento y rendimiento en la aplicación. Además, este laminado de bajas pérdidas está fabricado con un material termostático relleno de cerámica de hidrocarburos.
Rogers 4450F
Se trata del preimpregnado estándar para placas multicapa de Rogers, basado en el núcleo de la serie RO4000. El Rogers 4450F es un preimpregnado termoendurecible de alta frecuencia resistente al CAF, compatible con las temperaturas de laminación del FR4, lo que permite una producción rentable de circuitos multicapa de alta frecuencia.
Rogers RT/duroid
Los sustratos de alta frecuencia Rogers RT/duroid® son laminados compuestos de PTFE relleno (con fibra de vidrio o cerámica, opcionalmente) diseñados para aplicaciones aeroespaciales y de defensa. La serie Rogers RT/duroid® supera a la mayoría de las demás series de Rogers en cuanto a rendimiento técnico.
Laminados Rogers TMM
Los laminados TMM de Rogers son laminados termoendurecibles para microondas y también pueden transformarse en piezas moldeadas en 3D. Por ello, los sustratos Rogers TMM son más caros. Los modelos más utilizados son el TMM4 y el TMM10, donde los números representan el valor aproximado de la constante dieléctrica Dk a una frecuencia de referencia de 10 GHz (el TMM4 tiene un valor de Dk de 4,5).
RT/Duroid 5880
Este modelo destaca por su pérdida de señal extremadamente baja. Utiliza un refuerzo de microfibra de vidrio y politetrafluoroetileno (PTFE) como sustrato. Este material se utiliza ampliamente en sistemas aeroespaciales, radares y enlaces de comunicación de alta frecuencia, donde incluso una pérdida de señal extremadamente baja resulta crucial.
Rogers RT/Duroid 6002
Este material se caracteriza por su baja constante dieléctrica y sus bajas pérdidas, y sus excelentes propiedades eléctricas y mecánicas lo convierten en la opción ideal para aplicaciones de microondas. Garantiza la fiabilidad de los diseños de placas de circuito impreso multicapa.
Todos los materiales para placas de circuito impreso de Rogers disponibles para su selección
Geyuan Electronics ofrece soluciones de vanguardia para la fabricación de placas de circuito impreso de Rogers. Podemos suministrar laminados de alta frecuencia, capas adhesivas y prepregs diseñados para cumplir con estrictos requisitos de rendimiento. Gracias a su excelente control de la constante dieléctrica, los materiales especializados de Rogers constituyen una opción fiable y estable para una amplia gama de aplicaciones. Los materiales para placas de circuito impreso de Rogers que podemos suministrar incluyen:
- Materiales 92ML™
- Laminados de la serie AD®
- Laminados de la serie CLTE®
- Serie CuClad®
- Laminados de la serie DiClad®
- Laminados de la serie IM™
- Laminados de la serie IsoClad®
- Laminados Kappa® 438
- Laminados MAGTREX™
- Preimpregnados y Bondplys
- Serie RO3000®
- Serie RO4000®
- Laminados RT/duroid®
- Laminados de la serie TC®
- Laminados TMM®
- Serie XtremeSpeed™ RO1200™
¿Qué hace que las placas de circuito impreso de Rogers sean únicas?
Optar por adaptar sus diseños a los materiales para PCB de Rogers supone una apuesta por el rendimiento y la fiabilidad. Aunque estos materiales requieren una inversión mayor en comparación con los materiales FR4 estándar, su rentabilidad queda patente en la reducción de la pérdida de señal, la mejora de la fiabilidad general del sistema y la estabilidad de los rendimientos de producción. Todos los materiales de Rogers presentan una constante dieléctrica (Dk) controlable, cuyo rango varía en función de la familia de productos. Además de una conductividad térmica superior a la media (de 0,6 a 0,8 W/mK), ofrecen una alta resistencia al calor (compatibles con soldadura sin plomo) y un bajo coeficiente de expansión térmica en el eje Z, lo que garantiza una calidad fiable de las vías chapadas.
Del prototipo a la producción en serie
Si estás diseñando para aplicaciones de alta velocidad, alta frecuencia o de misión crítica, no dejes al azar el rendimiento de las placas de circuito impreso de Rogers. Con años de experiencia a nuestras espaldas, estamos preparados para hacer realidad tus diseños más exigentes. Te invitamos a aprovechar nuestros amplios recursos técnicos y nuestro compromiso inquebrantable con la calidad para garantizar que tu próximo proyecto cumpla con los más altos estándares de rendimiento eléctrico e integridad estructural. Tanto si te encuentras en las primeras fases de la creación de prototipos como si te estás preparando para la producción en serie, el equipo de Geyuan Electronics está preparado para ofrecerte el apoyo profesional que necesitas. Déjanos ayudarte a orientarte en el mundo de los materiales y asegurarnos de que consigas una ventaja competitiva utilizando las placas de circuito impreso Rogers más avanzadas del mundo. Ponte en contacto con nosotros hoy mismo para hablar de tu próximo proyecto de placas de circuito impreso Rogers de alta frecuencia y descubrir cómo nuestra experiencia puede convertir tus complejos objetivos de ingeniería en una realidad fiable y de alto rendimiento.
Sectores de aplicación de los PCB de Rogers
Las placas de circuito impreso Rogers se utilizan ampliamente en el diseño de circuitos de radiofrecuencia, microondas y circuitos digitales de alta velocidad, donde la integridad de la señal y las bajas pérdidas son fundamentales. En Geyuan Electronics, ofrecemos soluciones personalizadas de placas de circuito impreso Rogers para clientes de diversos sectores:
Automoción
Automatización industrial
Electrónica médica
Telecomunicaciones
Aeroespacial
Amplificadores de potencia
Preguntas frecuentes
Las placas de circuito impreso Rogers (PCB) son "placas de circuito impreso Rogers", es decir, placas de circuito impreso que utilizan sustrato Rogers. Las placas de circuito impreso Rogers están fabricadas con un material especializado denominado «sustrato Rogers de alta frecuencia». Este sustrato es conocido por su rendimiento eléctrico superior en aplicaciones de alta frecuencia. Las placas de circuito impreso Rogers se caracterizan por su alta estabilidad, buena disipación del calor y baja absorción de humedad. Debido a sus características especiales y a sus procesos de fabricación, las placas de circuito impreso Rogers pueden fabricarse con gran precisión y, por lo general, son más caras que los materiales convencionales para placas de circuito impreso.
Los materiales para placas de circuito impreso (PCB) de Rogers se recomiendan generalmente cuando se requieren frecuencias superiores a 1 GHz. Los materiales de Rogers se han desarrollado específicamente para aplicaciones de alta frecuencia y poseen propiedades eléctricas superiores, como una baja tangente de pérdida (Df), lo cual es fundamental en este tipo de aplicaciones. Estos materiales minimizan la pérdida de señal, lo que garantiza un funcionamiento más estable.
Cuando nos envíe sus documentos de diseño, nuestro equipo de ingeniería revisará en primer lugar los requisitos clave y, a continuación, confirmará con usted la estructura del laminado, los materiales y los detalles de fabricación para garantizar que el proyecto se desarrolle sin contratiempos.
Sí. Una vez que nos facilites los requisitos de tu proyecto, trabajaremos contigo para determinar la solución de materiales más adecuada en función de la aplicación y los requisitos estructurales.
Sí, esto se denomina estructura laminada híbrida. Normalmente unimos laminados de alta frecuencia de Rogers con núcleos FR-4 estándar. Esto permite colocar las señales de RF críticas en las capas de Rogers, al tiempo que se utiliza el FR-4, más económico, para las capas de alimentación y tierra, lo que permite equilibrar eficazmente el rendimiento y el coste.
Ofrecemos láminas electrodepositadas (ED), laminadas y recocidas (RA), de proceso inverso (RT) y láminas resistivas para lograr un equilibrio entre el coste, la flexibilidad y la pérdida de señal.
Utilice trazas más cortas, evite las esquinas en ángulo recto y emplee un trazado con impedancia adaptada para redes de alta frecuencia. Seleccione materiales Rogers, como el RO4003C o el RO3003, en función de la constante dieléctrica (Dk) y la pérdida dieléctrica (Df) deseadas. Mantenga anchos de traza uniformes y un espesor dieléctrico controlable para minimizar la pérdida de señal y mantener la integridad de la señal a frecuencias superiores a 6 GHz.
Durante la fase de creación de prototipos y la introducción de nuevos productos (P), las especificaciones de materiales validadas, las estructuras de apilamiento, los datos CAM, los requisitos de muestras y los parámetros clave del proceso se traducen en referencias de fabricación controladas. La trazabilidad de los lotes, el control de versiones y la gestión de cambios de ingeniería contribuyen a reducir las fluctuaciones de rendimiento durante los procesos de producción repetitivos.
Solicita una revisión de tu proyecto de PCB con Rogers
Envía tus datos de fabricación, la estructura de apilamiento o los requisitos de materiales para que se sometan a una revisión técnica. Nuestro equipo evaluará las opciones de materiales de Rogers, las estructuras híbridas, los objetivos de impedancia, las geometrías críticas de RF y la viabilidad de fabricación antes de ofrecerle un presupuesto. Los servicios incluyen: revisión de los materiales de Rogers y de las capas adhesivas, evaluación de apilamientos híbridos e impedancia, creación de prototipos, lanzamiento de nuevos productos (NPI) y asistencia en la producción en serie.
