PCB de vidrio
Geyuan Electronics es un fabricante profesional de placas de circuito impreso de vidrio en China con una gran capacidad de producción. Gracias a nuestro experimentado equipo de compras, nuestro equipo de ingeniería de placas de circuito impreso y nuestros avanzados equipos de fabricación, estamos seguros de poder satisfacer sus diversas necesidades en materia de placas de circuito impreso de vidrio. Póngase en contacto con nosotros ahora mismo para solicitar un presupuesto.
Proveedor de placas de circuito impreso de vidrio de alta calidad
¿Buscas la solución perfecta para placas de circuito impreso de vidrio? ¡No hay problema! Déjanos a nosotros todas tus preocupaciones. Geyuan Electronics cuenta con un equipo profesional de ingenieros y diseñadores para satisfacer todas tus necesidades en materia de placas de circuito impreso y otros Montaje de placas de circuito impreso necesidades. Estamos desarrollando e innovando una amplia gama de productos de placas de circuito impreso de vidrio. Además, nuestra fábrica propia cuenta con más de 10 000 metros cuadrados de instalaciones de producción equipadas con maquinaria avanzada. Estamos siempre comprometidos con la satisfacción del cliente y nos esforzamos por que todos nuestros clientes queden satisfechos. Si necesita un tipo específico de placa de circuito impreso de vidrio, póngase en contacto con nosotros directamente.
Fabricante profesional de placas de circuito impreso de vidrio
Desde hace más de una década, nos hemos especializado en el montaje, el diseño y la fabricación de placas de circuito impreso de alta calidad, lo que nos convierte en la opción ideal para tus próximos proyectos y negocios. Solo ofrecemos placas de circuito impreso sobre vidrio de última generación y de la máxima calidad, y podemos personalizar el diseño y la funcionalidad de los productos según tus necesidades. Nuestro equipo de expertos se dedica a buscar nuevas formas de mejorar los procesos para garantizar que reciba productos de la máxima calidad. Además, contamos con un exhaustivo sistema de control de calidad y utilizamos las últimas tecnologías para asegurarnos de que nuestros productos cumplan con todas las normas del sector. Póngase en contacto con nosotros ahora mismo para poner en marcha su proyecto de PCB de vidrio.
Capacidades para la fabricación de placas de circuito impreso de vidrio a medida
Ofrecemos soluciones integrales y totalmente personalizadas para placas de circuito impreso con núcleo de vidrio, con el fin de satisfacer las necesidades específicas y diferenciadas de los proyectos de nuestros clientes. Los parámetros personalizables del núcleo incluyen el grosor del núcleo de vidrio, las dimensiones generales de la PCB, la ubicación de las vías TGV, el tamaño de la abertura, la relación de aspecto, el espaciado entre líneas finas y el apilamiento multicapa. Ofrecemos una variedad de opciones de tratamiento de superficies, entre las que se incluyen el chapado en oro, el chapado en plata, el tratamiento antioxidante y los recubrimientos de baja pérdida para alta frecuencia. Podemos adaptar las formulaciones de los materiales y los procesos de fabricación a escenarios de aplicación específicos, como alta frecuencia, alta temperatura, altas vibraciones y alta fiabilidad. Nuestros servicios de producción flexibles abarcan la personalización de muestras, la producción piloto en lotes pequeños y la producción en masa a gran escala, satisfaciendo plenamente las necesidades del ciclo completo de I+D iterativo y la producción en masa de equipos electrónicos de gama alta.
Tipos de placas de circuito impreso de vidrio
PCB de vidrio y cobre
PCB de cristal transparente
PCB de epoxi y fibra de vidrio
Placa de circuito impreso de fibra de vidrio
PCB de vidrio multicapa
Impresión de placas de circuito impreso de vidrio
Principales retos en la fabricación de placas de circuito impreso de vidrio
La producción de placas de circuito impreso de vidrio se enfrenta a dos retos principales. En primer lugar, el número de orificios perforados con láser influye directamente en la dificultad de fabricación. Un mayor número de orificios implica un tiempo de procesamiento más largo y un mayor riesgo de problemas de precisión. Por lo tanto, reducir al mínimo el número de orificios durante la fase de diseño es fundamental para mejorar la eficiencia de la producción y la calidad del producto. En segundo lugar, las formas excesivamente complejas del producto final son propensas a sufrir deformaciones o roturas, especialmente durante el transporte o el montaje. Para solucionar esto, los diseños deben encontrar un equilibrio entre la funcionalidad y la integridad estructural, simplificando las formas en la medida de lo posible para mejorar la durabilidad y la fiabilidad.
Equipo de ingeniería y capacidades de DFM
Contamos con un equipo profesional con amplia experiencia. Nuestros ingenieros y técnicos cuentan con años de experiencia y conocimientos en el sector, lo que les permite ofrecer un soporte técnico integral y soluciones a nuestros clientes. Tanto en la fase de diseño como en la de producción, ofrecemos servicios personalizados para satisfacer sus necesidades específicas. Por ello, podemos ofrecer servicios de revisión del «Diseño para la Fabricabilidad» (DFM) para sus proyectos de fabricación de placas de circuito impreso de vidrio, analizando los posibles riesgos de su diseño. Además, nuestro DFM va mucho más allá de las comprobaciones básicas del ancho de línea; incluye la revisión estructural, la revisión de la selección del sustrato, la revisión de la forma, la revisión de las interconexiones y la revisión del montaje, ya que el vidrio presenta mayores retos en cuanto al mecanizado y las transiciones estructurales en comparación con el FR-4.
Cómo se fabrica una placa de circuito impreso de vidrio
Las placas de vidrio se fabrican mediante procesos de película fina y de encapsulado a nivel de panel, y no mediante prensado laminado. La secuencia que se muestra a continuación es el flujo estándar de TGV de doble cara.
PASO 01: Preparación del sustrato
Los paneles de vidrio flotado o de tracción descendente se cortan, se pulen los bordes y se limpian (RCA/plasma) hasta obtener superficies libres de partículas, con una rugosidad Ra inferior a 1 nm.
PASO 02: Formación del TGV
El grabado profundo inducido por láser (LIDE) o la perforación con láser + grabado con HF permite crear vías pasantes a través del vidrio de entre 30 y 100 µm con paredes sin grietas.
PASO 03: Metalización de semillas
El recubrimiento de Ti/Cu aplicado por pulverización catódica (≈ 50/200 nm) recubre ambas caras y las paredes de los vías, lo que proporciona la adherencia necesaria para el recubrimiento de cobre que se aplicará posteriormente.
PASO 04: Fotolitografía
La resina fotosensible en película seca o pulverizada se expone mediante imagen directa por láser; las líneas de 10 µm son habituales, y las de menos de 5 µm se consiguen con el recubrimiento semiaditivo.
PASO 05: Galvanoplastia de cobre
El recubrimiento por patrón permite obtener trazas y rellenos de vías de entre 5 y 20 µm. El recubrimiento por impulsos garantiza que el relleno de los TGV no presente huecos, incluso con relaciones de aspecto de 10:1.
PASO 06: Grabado y decapado
El grabado de la banda de resistencia y el grabado rápido de las semillas aíslan el circuito. La interfaz lisa del vidrio deja paredes laterales del conductor casi verticales.
PASO 07: Acabado de la superficie
El ENIG o el ENEPIG sobre cobre permiten el reflujo SAC y la unión con hilos de oro; el OSP se utiliza en fabricaciones de una sola cara en las que prima el coste.
PASO 08: Separación y prueba
El corte por láser o la sierra de corte por cubitos separa las placas; la inspección óptica automática (AOI) y la prueba eléctrica con sonda móvil completan el lote.
Solución de tus problemas técnicos con las placas de circuito impreso de vidrio
Nuestro equipo técnico interno está siempre dispuesto a resolver una gran variedad de problemas para ti, como la falta de adaptación de impedancia, la unión de láminas de cobre, espesores personalizados y mucho más. Trabajamos en estrecha colaboración con nuestros clientes durante la fase de creación de prototipos, garantizando un proceso de producción y entrega transparente. En lugar de esperar a largos intercambios de correos electrónicos o promesas vacías, te pondrás en contacto directamente con un equipo experto en diseño de esquemas que te proporcionará comentarios concretos sobre el proceso, en lugar de respuestas genéricas basadas en plantillas.

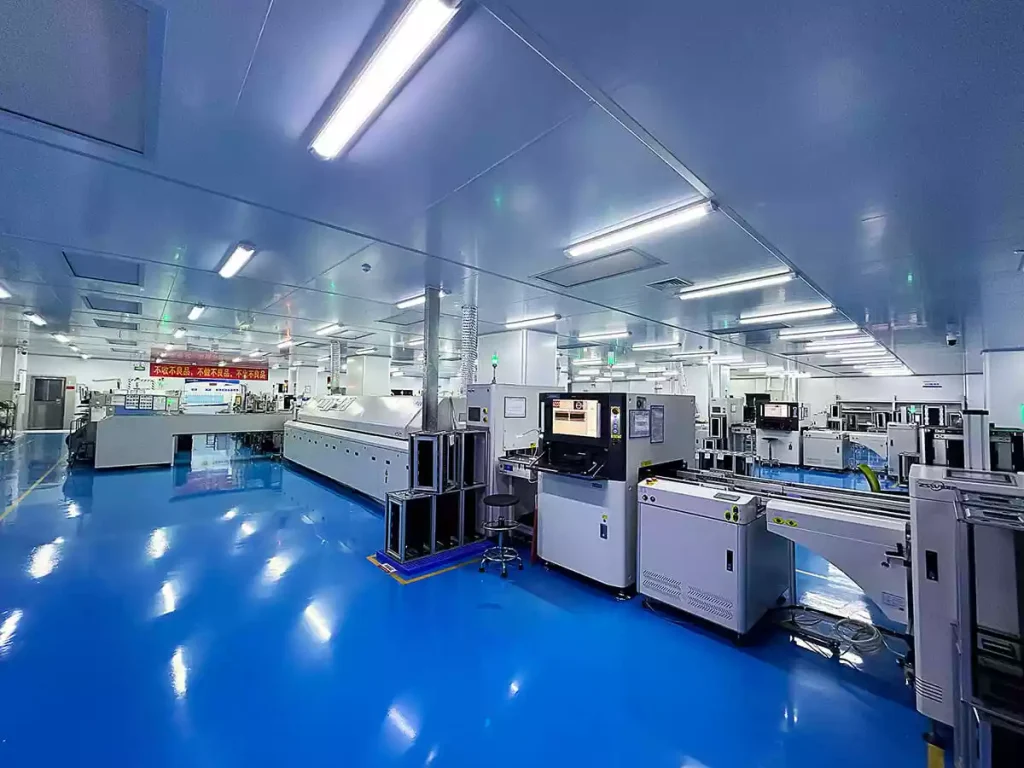

Taller especializado en la fabricación de placas de circuito impreso de vidrio
Hemos adaptado nuestra línea de producción a las propiedades únicas del vidrio. El vidrio no es un material que se pueda procesar fácilmente como el FR4 o la poliimida; requiere métodos de manipulación totalmente diferentes. Por ello, nuestra fábrica está equipada con equipos de imagen directa por láser para geometrías ultrafinas, equipos especializados para el taladrado de vidrio y procesos de pulido que garantizan la claridad óptica. Hemos optimizado nuestros flujos de trabajo para satisfacer las exigencias cada vez mayores de los ingenieros que superan los límites en materia de integridad de la señal, resistencia al calor y diseño visual.
Capacidad de producción y equipamiento para placas de circuito impreso con núcleo de vidrio
Todos los productos de PCB con núcleo de vidrio se fabrican en salas limpias de clase 1000-10 000 para garantizar una uniformidad y una pureza extremadamente elevadas. En todo el proceso de producción se emplean técnicas de adelgazamiento y conformado de vidrio de ultraprecisión, combinadas con la modificación TGV mediante láser de femtosegundos y la tecnología de grabado húmedo, para crear una matriz de microporos uniforme y sin grietas. Tras el pulido por plasma a escala nanométrica, se utilizan procesos de deposición de una capa de semillas mediante deposición física de vapor (PVD) y de recubrimiento de cobre por pulsos para formar vías conductoras sin huecos y de alta fiabilidad. Posteriormente, se utilizan litografía de regularización de densidad lineal fina (RDL), grabado de circuitos de precisión y un tratamiento profesional de recubrimiento superficial para construir una capa de circuitos de alta densidad y alta precisión. Todo el proceso de producción se complementa con tecnologías de refuerzo químico, pasivación de bordes y laminación de alta precisión, lo que garantiza de forma eficaz que el producto acabado presente una deformación ultrabaja, una elevada planitud y un rendimiento eléctrico estable y constante.
Servicios de fabricación a medida de placas de circuito impreso de vidrio
Cada cliente tiene necesidades únicas, por lo que los servicios personalizados son fundamentales para los fabricantes de placas de circuito impreso (PCB). Un equipo de atención al cliente excelente debe ser capaz de ofrecer soluciones a medida basadas en los requisitos específicos de cada cliente, garantizando que los productos satisfagan sus demandas y expectativas. Ya se trate de un diseño a medida para un ámbito de aplicación concreto o de requisitos relacionados con materiales y procesos especiales, los fabricantes deben mostrarse flexibles y receptivos para satisfacer las necesidades individuales de cada cliente. Póngase en contacto con Geyuan Electronics para personalizar su PCB. Nuestras placas de circuito impreso de vidrio, desarrolladas de forma independiente, son reconocidas por su alta transparencia, planitud, resistencia al calor, al desgarro y a la deformación. Esta placa de circuito impreso de vidrio cumple con los altos estándares de nuestros clientes.
Descubre diferentes soluciones de placas de circuito impreso para cada necesidad
¿Buscas la solución de PCB adecuada? Descubre los distintos tipos de PCB para encontrar la opción perfecta para tu proyecto.
Placa de circuito impreso de aluminio
Placa de circuito impreso rígida
Circuito impreso con núcleo de cobre
PCB de alto TG
Placa de circuito impreso de alta frecuencia
PCB de alta velocidad
PCB de alta densidad (HDI)
Rogers PCB
Placa de circuito impreso de cobre grueso
Circuito impreso flexible
Circuito impreso rígido-flexible
Placa de circuito impreso cerámica
Soluciones integrales para placas de circuito impreso de vidrio
La estrategia más eficaz en la fabricación de placas de circuito impreso de vidrio consiste en abordar la creación de prototipos, la planificación del montaje y la planificación de la producción como un todo, en lugar de tomarlas como decisiones independientes. El primer prototipo puede utilizarse para confirmar la estructura, el trazado, la compatibilidad de las interconexiones o la idoneidad para el montaje. Posteriormente, el proyecto puede pasar a la fase de muestra de ingeniería o repetirse según un plan de producción más estable. Por lo tanto, la planificación del montaje debe comenzar lo antes posible, también porque la manipulación de los sustratos de vidrio difiere significativamente de la de los sustratos FR-4. Los métodos de soporte, la protección de los bordes, las estrategias de sujeción y las condiciones de montaje influyen en el rendimiento y la fiabilidad. Esto es especialmente importante cuando el sustrato es delgado, transparente, ópticamente sensible o requiere soporte para la transferencia de calor.
Servicios de prototipado y producción en serie de placas de circuito impreso de vidrio
Geyuan Electronics ofrece servicios integrales de fabricación y creación de prototipos de placas de circuito impreso (PCB) de vidrio, transformando tus ideas innovadoras en prototipos funcionales y placas de circuito impreso de alta calidad, listas para la producción. Nuestro equipo colabora estrechamente con los clientes para desarrollar prototipos y pasar a la producción a gran escala, garantizando la calidad y la eficiencia en cada fase. Al asociarse con Geyuan Electronics, tendrá acceso a un equipo dedicado a ofrecer Fabricación de placas de circuito impreso de alta calidad y Soluciones para la creación de prototipos de placas de circuito impreso, impulsando la innovación y el éxito. Nos centramos en ofrecer una calidad superior y en la satisfacción del cliente, garantizando que su proyecto tenga éxito en el competitivo mercado actual.
Normas de calidad y ensayo
Todos los productos de placas de circuito impreso con núcleo de vidrio cumplen estrictamente con las normas industriales de la IPC, las especificaciones de grado automovilístico AEC-Q100, los requisitos de fiabilidad de grado aeroespacial y otras normas industriales de alto nivel. Hemos establecido un sistema integral de pruebas y verificación de productos para garantizar su estabilidad y fiabilidad. Las pruebas de fiabilidad rutinarias incluyen ciclos de temperatura alta y baja, choque térmico, envejecimiento a alta temperatura, calor húmedo, vibración mecánica y pruebas de impacto. Además, llevamos a cabo verificaciones profesionales del rendimiento, tales como pruebas de rendimiento eléctrico de alta frecuencia, pruebas de consistencia de la impedancia, detección de deformaciones y pruebas de ruptura del aislamiento. El control de calidad de principio a fin garantiza una transmisión de señal estable, sin delaminación y sin fallos funcionales en condiciones de funcionamiento extremadamente complejas.
Nuestro sistema de gestión de la calidad y nuestras normas de certificación
Contamos con un excelente equipo de atención al cliente que aplica rigurosamente el sistema de gestión de la calidad para garantizar una calidad del producto estable y fiable que cumpla con los requisitos y estándares de los clientes. Desde la adquisición de materias primas hasta la fabricación y la entrega final, el fabricante lleva a cabo rigurosos controles de calidad e inspecciones para garantizar que cada lote de productos cumpla con los más altos estándares de calidad. Además, nos aseguramos de que cada PCB de vidrio se someta a estrictas inspecciones y pruebas antes de su entrega para garantizar su fiabilidad. Desde nuestros inicios, hemos garantizado que nuestras placas de circuito impreso (PCB) han superado las certificaciones REACH, RoHS, ISO 14001:2015, UL (E477880) e ISO 9001:2015.
Tipos de materiales de vidrio utilizados en los PCB de vidrio
Los materiales de vidrio se dividen principalmente en dos categorías. Además, existen dos tipos principales de vidrio que se utilizan en los PCB de vidrio: el vidrio epoxi reforzado con fibra de vidrio y el vidrio sin recubrimiento. Hay tres tipos de vidrio cristalino que pueden utilizarse en los PCB de vidrio.
Vidrio y cobre
Epoxi de vidrio
Fibra de vidrio
Vidrio templado
Vidrio de cuarzo
Cristal de zafiro
Principales aplicaciones y sectores de servicios
La tecnología de placas de circuito impreso con núcleo de vidrio está impulsando la innovación en varios sectores de alto crecimiento:
La revolución de las pantallas
Tecnología de consumo de última generación
Gafas de RA/RV
Energía solar
Edificios inteligentes
Productos sanitarios
Preguntas frecuentes
Este tipo de placa de circuito impreso se fabrica utilizando un sustrato de vidrio (vidrio de borosilicato, vidrio de sílice fundida, vidrio de cal-sosa o vidrio de zafiro) en lugar de laminado FR-4. Los conductores de cobre se depositan sobre el sustrato de vidrio mediante procesos de pulverización catódica y galvanoplastia, creando un circuito muy liso y fino sobre un soporte plano, transparente y dimensionalmente estable.
Los costes de producción de los prototipos son aproximadamente entre 5 y 20 veces superiores a los de las placas de FR-4: 10 placas de borosilicato de doble cara de 50 × 50 mm cuestan aproximadamente entre $45 y $120 cada una, más entre $300 y $700 en concepto de costes de molde. Si se utilizan placas de vidrio sodocálcico para la producción en serie a nivel de panel, el coste por placa puede ser inferior a $5. Utilice la herramienta de cálculo T-03 anterior para calcular su geometría.
Los componentes pueden fijarse mediante soldadura, adhesivo conductor, unión por hilo, unión tipo «flip-chip» u otros métodos de encapsulado. El proceso concreto que se utilice dependerá del tratamiento de la superficie de las almohadillas, del tipo de componente y de los requisitos térmicos.
La litografía de película fina suele alcanzar anchos de línea o espaciados de entre 10 y 50 µm, mientras que los procesos semiaditivos pueden alcanzar valores inferiores a 5 µm. Los conductores impresos o estructurados con láser son más anchos, con un rango de entre 75 y 150 µm. Las superficies de vidrio con rugosidad subnanométrica reducen significativamente la rugosidad de los bordes de los conductores, lo que reduce considerablemente las pérdidas de radiofrecuencia.
Las vías a través del vidrio (TGV) se forman utilizando primero el grabado profundo inducido por láser (LIDE) o la perforación con láser, seguido de un grabado con ácido fluorhídrico (HF) y, por último, la metalización mediante pulverización catódica de una capa de semillas y recubrimiento de cobre. Los diámetros típicos oscilan entre 30 y 100 µm, con una separación de hasta 150 µm y una relación de aspecto de aproximadamente 10:1.
Entre los principales factores que influyen en el coste se encuentran el material del vidrio, el tamaño del sustrato, el grosor, el número de TGV, el tamaño de las vías, la densidad del circuito, la metalización, el acabado superficial, los requisitos de prueba y la cantidad de producción.
¿Estás listo para empezar tu próximo proyecto de PCB de vidrio a medida?
Desde el concepto hasta la producción, deja que nuestro equipo de ingeniería haga realidad tu visión. Además de la fabricación de placas de circuito impreso (PCB), ofrecemos servicios electrónicos integrales, que incluyen el diseño de PCB, el montaje de placas de circuito impreso (PCBA) y soluciones llave en mano. Tanto si necesitas ayuda con la creación de prototipos, la verificación del diseño, el abastecimiento de componentes o la producción en serie, te proporcionamos un apoyo integral para garantizar el éxito de tu proyecto. Para los servicios de PCBA, facilítenos su lista de materiales (BOM) y cualquier instrucción específica de montaje. También ofrecemos análisis DFM/DFA para optimizar su diseño, mejorando su fabricabilidad y facilidad de montaje, lo que garantiza un proceso de producción fluido.
