PCB cerâmico

A Geyuan Electronics conta com 17 anos de experiência em I&D, conceção e fabrico de placas de circuito impresso cerâmicas, sendo um dos três principais fornecedores de substratos cerâmicos em Shenzhen. A empresa obteve as certificações ISO 9001, IATF 16494, UL e RoHS, e oferece serviços completos, desde a aquisição de materiais e orientação no projeto até à produção em série. Contacte-nos agora para obter um orçamento para o seu projeto.

Está com dificuldades em encontrar um fabricante fiável de placas de circuito impresso em cerâmica?

Compreendemos que encontrar a placa de circuito cerâmica dedicada adequada não é tarefa fácil. A Geyuan Electronics está empenhada em colmatar a lacuna entre requisitos de engenharia complexos e uma execução fiável do processo de fabrico.

PCB cerâmico: Acabaram-se os atrasos nas cotações

Chega de atrasos nas cotações

As vendas diretas da fábrica contornam as empresas comerciais. Os nossos engenheiros processam os seus ficheiros Gerber de imediato, assegurando que recebe um orçamento transparente e preciso em apenas 2 horas, garantindo que o seu projeto decorre rigorosamente dentro do prazo previsto.

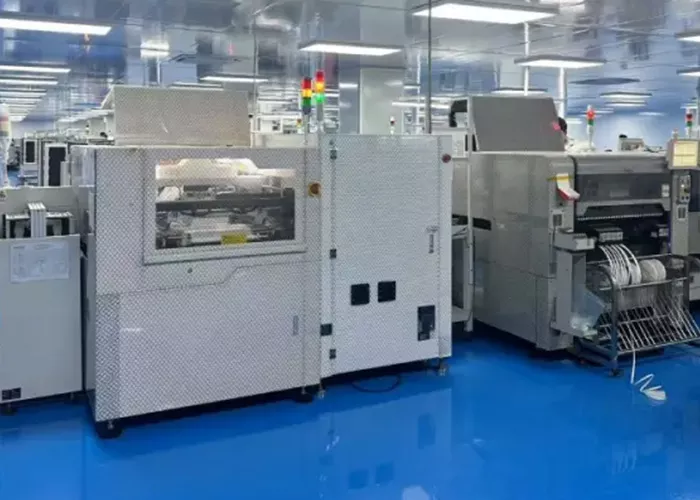

Qualidade estável dos lotes

Desde os 5 protótipos iniciais até às grandes encomendas de 10 000 unidades, utilizamos as mesmas linhas de produção e os mesmos parâmetros rigorosos. Isto elimina o risco de defeitos latentes e garante um desempenho consistente e fiável em todas as ocasiões.

Suporte Técnico Oficial

Deixe de lidar com representantes comerciais que não compreendem a conceção de circuitos. Irá trabalhar diretamente com os nossos especialistas em PCB, que fornecem feedback proativo sobre a conceção para fabrico (DFM), evitando problemas de fabrico dispendiosos antes mesmo de a produção ter início.

Um fabricante profissional que presta serviços de produção de placas de circuito impresso em cerâmica

Procura um fabricante profissional de placas de circuito impresso em cerâmica? Com mais de 10 anos de experiência em I&D e produção de substratos cerâmicos, estamos empenhados em avanços tecnológicos para alcançar um desempenho e qualidade ótimos dos produtos, bem como uma maior eficiência de produção. A Geyuan Electronics é o seu fornecedor de serviços completos para melhorar o seu inventário ou soluções de PCB cerâmicas para os seus projetos, ajudando-o a obter a máxima vantagem competitiva. Somos mais do que apenas um fabricante de placas de circuito impresso; na verdade, construímos a pedra angular de todas as tecnologias inovadoras em tempo real. Escolha a Geyuan Electronics e ajudá-lo-emos a transformar as suas ideias de placas de circuito impresso em cerâmica em realidade, com a nossa tecnologia profissional, serviço eficiente e qualidade superior. Assuma o controlo e destaque-se no mercado.

Capacidades em placas de circuito impresso cerâmicas

Tecnologia

Cerâmicas: Al₂O₃, AlN, Si₃N₄, ZTA (alúmina reforçada com zircónia)
Opções de substrato: Ligação direta de cobre (DCB), Soldadura com metal ativo (AMB)
Estruturas cerâmicas multicamadas (HTCC, LTCC)
Perfuração a laser, gravação, galvanização e processamento da máscara de solda
Resistência ao choque térmico: –55 °C a +150 °C (adequado para aplicações criogénicas e
(ciclos térmicos extremos)
Materiais com CTE ultrabaixo: até ~2,6 ppm/°C
Elevada resistência à flexão: até ~700 MPa

Padrões e orifícios

Espaço mínimo entre linhas/espaços: ~0,2‑0,5 mm (dependendo do design)
Desvio no cobre ≤ 0,1 mm
Fator de corrosão ≥ 2,0
Distância até à borda da placa ≥ 0,15–0,5 mm, dependendo da espessura
Tolerância de sobredimensão: +0,2/‑0,05 mm
Controlo de lascas nas arestas: ≤½ da espessura da placa

Materiais

Nitreto de alumínio (AlN) – elevada condutividade térmica (170‑230 W/m·K)
Nitreto de silício (Si₃N₄) – baixo CTE, excelente estabilidade mecânica
Alumina (Al₂O₃) – substrato cerâmico económico
Alúmina reforçada com zircónia (ZTA) – variante com resistência ao desgaste melhorada
Camadas de cobre: 0,127‑0,4 mm (DCB) / até 1,2 mm (AMB)
Tratamentos de superfície: galvanização com Ni, Ni+Au e Ag

Acabamentos de superfície

Cobre nu / antioxidante
Seletivo para Ni (2‑8 µm)
Seletivo para Ag (0,1‑1,0 µm)
Ni + Au (Au 0,01‑0,10 µm) seletivo
Estão disponíveis opções de revestimento personalizadas, mediante pedido

Ciclo de produção transparente

Tempo é dinheiro. Ao combinar as capacidades de produção eficientes da China com um controlo rigoroso dos processos, garantimos que os lançamentos dos seus produtos e as suas linhas de montagem não sofrerão quaisquer atrasos inesperados.

Orçamento rápido < 2 horas

A nossa equipa de engenharia irá analisar os seus ficheiros Gerber de imediato, evitando atrasos na comunicação e permitindo-lhe elaborar o seu orçamento mais rapidamente.

Prototipagem rápida: 3 a 5 dias

Valide rapidamente o seu projeto térmico com protótipos com quantidades mínimas de encomenda (MOQ) reduzidas, acelerando a investigação e o desenvolvimento e encurtando o tempo de lançamento no mercado.

Produção em lotes pequenos/médios: 7 a 10 dias

Transição harmoniosa do protótipo para a produção-piloto. As linhas de produção flexíveis conseguem satisfazer com segurança as suas necessidades de produção em crescimento.

Produção em série: 12 a 15 dias

Entregas estáveis e totalmente validadas, em produção em massa e dentro dos prazos, garantem que a sua cadeia de abastecimento global se mantenha ininterrupta.

Conhecimentos técnicos e apoio da equipa de engenharia

A nossa equipa de engenharia é especializada na conceção e fabrico de placas de circuito impresso (PCB) cerâmicas. Não só produzimos os seus projetos, como também o ajudamos a otimizá-los para obter o melhor desempenho e fiabilidade. Para cada projeto de PCB cerâmica, realizamos uma análise exaustiva do projeto, com foco na gestão térmica, no desempenho elétrico e na otimização do processo de fabrico. Logo no início da fase de conceção, a nossa equipa oferece recomendações de materiais e orientação de conceção com base nos requisitos da sua aplicação. Adotamos uma abordagem colaborativa para garantir que a conceção da sua placa de circuito impresso cerâmica tire partido da nossa experiência em fabrico, de modo a obter os melhores resultados. A nossa equipa de especialistas está pronta para lhe fornecer placas de circuito impresso cerâmicas da mais alta qualidade, de modo a satisfazer as necessidades do seu produto. A parceria connosco proporciona-lhe tranquilidade; a nossa equipa ouve atentamente as suas necessidades e possui uma vasta experiência para garantir resultados de alta qualidade.

Verificações das regras de conceção e análise da fabricabilidade

A nossa equipa de engenharia recorre às Verificações de Regras de Design (DRC) para garantir que todas as placas que recebe estão otimizadas em termos de utilização do espaço. O nosso software DRC garante que recebe o melhor layout de placa possível. Além disso, utilizamos um processo de Design para Fabricabilidade (DFM) para garantir que as suas placas de circuito impresso cerâmicas possam ser fabricadas de forma fácil e bem-sucedida, de acordo com as especificações do seu produto e as suas expectativas de qualidade. Um design de fabrico melhorado ajuda-o a reduzir custos, a melhorar a conformidade e a segurança das placas de circuito impresso, a acelerar o tempo de lançamento no mercado e a aumentar a satisfação do cliente.

Fornecimento de soluções profissionais de placas de circuito impresso em cerâmica

Enquanto empresa líder no fabrico e montagem de placas de circuito impresso (PCB), a Geyuan Electronics aproveita a sua experiência e tecnologia avançada para produzir placas de circuito impresso cerâmicas que cumprem as normas de desempenho mais rigorosas. O nosso compromisso inabalável com a qualidade e a inovação garante que as nossas soluções de placas de circuito impresso cerâmicas resistam às aplicações mais exigentes e ofereçam, de forma consistente, um desempenho superior. A nossa equipa utiliza equipamentos e processos avançados para garantir que cada PCB cerâmico que produzimos cumpre rigorosos padrões de qualidade. Desde a conceção inicial até aos testes finais, seguimos rigorosos processos de controlo de qualidade para garantir a fiabilidade e o desempenho do produto, tornando os nossos PCBs cerâmicos ideais para aplicações de alta potência, alta frequência e alta temperatura.

Serviços avançados de fabrico de placas de circuito impresso em cerâmica

A Geyuan Electronics investiu em equipamentos e processos especializados para o fabrico de placas de circuito impresso (PCB) cerâmicas. A nossa linha de produção dedicada à cerâmica mantém um controlo de qualidade rigoroso ao longo de todo o processo de fabrico. As nossas instalações incluem sistemas avançados de serigrafia capazes de produzir linhas finas, fornos de sinterização com controlo preciso e equipamentos de teste dedicados para substratos cerâmicos. Além disso, as nossas capacidades de fabrico abrangem todas as tecnologias de PCB cerâmicos, desde processos padrão de película espessa até tecnologias avançadas de película fina, DBC e LTCC. Esta diversidade permite-nos recomendar a solução de fabrico mais adequada com base nos seus requisitos técnicos específicos e restrições orçamentais. Para clientes industriais com necessidades especiais, podemos desenvolver processos de fabrico personalizados para satisfazer os requisitos específicos da sua aplicação.

Tipos de placas de circuito impresso cerâmicas que fabricamos

Enquanto fabricante reconhecido de placas de circuito impresso cerâmicas, a Geyuan Electronics disponibiliza os seguintes tipos de PCBs cerâmicas:

Circuitos impressos cerâmicos de camada única

Fabricamos placas de camada única com uma boa relação custo-benefício, ideais para matrizes de LED simples, módulos de alimentação básicos e aplicações de gestão térmica, nas quais a simplicidade satisfaz os requisitos de desempenho sem complexidade.

Circuitos impressos cerâmicos multicamadas

Os nossos projetos multicamadas integram circuitos complexos em espaços compactos, permitindo interligações de alta densidade para sistemas avançados de RF, implantes médicos e eletrónica de potência miniaturizada que exigem integração vertical.

Circuitos impressos cerâmicos de película espessa

Produzimos placas de película espessa que resistem a temperaturas extremas até 500 °C, proporcionando padrões de condutores robustos, ideais para sensores automóveis, elementos de aquecimento industriais e equipamentos eletrónicos destinados a ambientes adversos.

Circuitos impressos cerâmicos de película fina

A nossa tecnologia de película fina permite criar padrões de circuitos precisos com uma resolução de 20 µm, ideais para aplicações de alta frequência, circuitos analógicos sensíveis e sensores médicos miniaturizados.

Circuitos impressos híbridos de cerâmica

Combinamos tecnologias de película espessa e fina num único substrato, otimizando tanto a capacidade de gestão de potência como os circuitos de passo fino para sistemas complexos, como controladores LED avançados e sensores multifuncionais.

Circuitos impressos cerâmicos de alumina (Al₂O₃)

As nossas placas de alumina oferecem um excelente isolamento elétrico, aliado a uma boa condutividade térmica, a preços competitivos, sendo eficazmente utilizadas em aplicações de uso geral nos setores automóvel, de LED e de sistemas de controlo industrial.

Circuitos impressos cerâmicos de nitreto de alumínio (AlN)

Fabricamos placas de circuito impresso cerâmicas utilizando substratos de AlN, que oferecem uma condutividade térmica quase equivalente à do cobre, essencial para amplificadores de RF de alta potência, díodos laser e módulos de potência avançados que exigem a máxima dissipação de calor.

Circuitos impressos cerâmicos de óxido de berílio (BeO)

As nossas placas BeO proporcionam uma gestão térmica superior, aliada a um isolamento elétrico excecional, tornando-as ideais para sistemas de radar militares, eletrónica aeroespacial e aplicações de alta frequência de gama alta com protocolos de manuseamento rigorosos.

PCBs cerâmicos de carboneto de silício (SiC)

Circuitos impressos cerâmicos de carboneto de silício (SiC)

Fabricamos placas de circuito impresso (PCB) cerâmicas utilizando substratos de SiC, que permitem o funcionamento a temperaturas extremas e oferecem uma resistência excecional ao choque térmico. São ideais para inversores de veículos elétricos, conversores de energia renovável e semicondutores de potência de última geração

PCBs de cerâmica LTCC (co-coberta a baixa temperatura)

PCBs cerâmicos LTCC (co-queimados a baixa temperatura)

A nossa tecnologia LTCC permite a integração de circuitos tridimensionais com componentes passivos e cavidades incorporados, revolucionando os módulos sem fios, os implantes médicos e os sistemas de sensores compactos através de uma arquitetura vertical inovadora.

Circuito impresso HTCC

A placa de circuito impresso HTCC (High-Temperature Co-fired Ceramic PCB) utiliza um substrato em bruto e, em condições gasosas, a sua gama de temperaturas de cozedura situa-se entre os 1600 e os 1700 °C. Isso ajuda-nos em condições de alta temperatura.

PCB DPC

O PCB DPC (Direct Plate Copper PCB) é um novo tipo de PCB utilizado como substrato e que envolve o recurso à gravação química e à aplicação de camadas de cobre sobre um substrato cerâmico. As placas DPC são fabricadas com recurso a diferentes técnicas, tais como o processo de pulverização catódica, a deposição de vapor e o vácuo. A espessura do cobre varia entre 10 μm e 140 μm.

PCB DBC

PCB DBC (PCB de cobre ligado diretamente), a produção desta placa envolve a adição de oxigénio entre a cerâmica e o cobre durante a deposição. A placa DBC tem normalmente uma espessura que varia entre 140 μm e 350 μm.

LAM PCB

As placas de circuito impresso LAM (Laser Activation Metallization PCB) são mais utilizadas do que outros tipos de placas cerâmicas. O processo de ionização é utilizado para a criação de materiais cerâmicos e componentes metálicos das placas LAM, recorrendo a um processo de perfuração a laser que fornece elevada energia.

PCB cerâmico de nitreto de silício

Resistência mecânica ultra-elevada e resistência ao choque térmico. É frequentemente combinada com a tecnologia AMB e constitui, atualmente, a base mais avançada para os chips do inversor central em veículos elétricos.

Circuitos impressos cerâmicos fabricados de acordo com os mais elevados padrões de qualidade

Fabricamos placas de circuito impresso (PCB) cerâmicas de acordo com os mais elevados padrões da indústria. Uma vez que as PCB cerâmicas são normalmente utilizadas em circuitos que exigem uma condutividade térmica ultra-elevada e a geração de sinais de alta frequência, as exigências em relação ao equipamento de fabrico de PCB e às equipas de produção são também mais elevadas. Dispomos de equipamento moderno e de uma equipa profissional para garantir que as nossas placas de circuito impresso com núcleo cerâmico cumprem os requisitos dos parâmetros das suas placas de circuito. A Geyuan Electronics utiliza tecnologias como DCB, DAB, película espessa e soldadura ativa de metal (AMB) para o fabrico de placas de circuito impresso cerâmicas. Temos fortes capacidades de fabrico de placas de circuito impresso cerâmicas para satisfazer as suas diversas necessidades. Cumprimos as mais recentes normas e tolerâncias da IPC e seguimos as regras de DFM e DFA, o que nos torna o seu parceiro ideal para melhor satisfazer as suas futuras necessidades de conceção de PCB.

Pronto para dar início ao seu projeto de PCB cerâmico?

Envie hoje mesmo os seus ficheiros Gerber e a lista de materiais (BOM). A nossa equipa de engenharia irá realizar uma verificação DFM gratuita e enviar-lhe um orçamento personalizado e transparente no prazo de 2 horas.

Contacte a Geyuan Electronics

Mais de 10 anos de experiência no fabrico de placas de circuito impresso cerâmicas

Com mais de 10 anos de experiência comprovada no fabrico de placas de circuito impresso (PCB) cerâmicas, possuímos um profundo conhecimento dos desafios e nuances únicos dos materiais cerâmicos, o que nos permite oferecer soluções personalizadas, adaptadas aos seus requisitos específicos. Oferecemos uma variedade de opções de PCB cerâmicas, incluindo alumina e nitreto de alumínio, garantindo que o material certo seja escolhido de acordo com as necessidades específicas do seu projeto. Equilibramos desempenho e custo, oferecendo soluções acessíveis sem sacrificar a qualidade. Escolher a Geyuan Electronics significa optar por uma parceria com um fabricante empenhado em fornecer placas de circuito impresso cerâmicas de alta qualidade. Dispomos da experiência, da tecnologia avançada e do apoio abrangente necessários para garantir o sucesso do seu projeto. Deixe-nos ajudá-lo a dar vida aos seus projetos com as nossas soluções de placas de circuito impresso cerâmicas de classe mundial.

Equipamento de fabrico e teste de placas de circuito impresso cerâmicas da Geyuan Electronics

As fábricas próprias da Geyuan Electronics em Shenzhen e Dongguan, na China, ocupam uma área de 12 400 metros quadrados, incluindo 2 600 metros quadrados de salas limpas, 5 linhas de produção SMT e 3 linhas de produção DIP. Estamos equipados com máquinas de perfuração de precisão, sistemas de galvanoplastia e equipamento de gravação para a criação precisa de padrões de circuitos, bem como sistemas de soldadura por refluxo e soldadura por onda. O nosso equipamento avançado de raios X e AOI garante uma produção de PCB de alta qualidade. Desde a prototipagem até à produção em massa, oferecemos prazos de fabrico rápidos, um controlo de qualidade rigoroso e opções de entrega em 24 horas, ajudando-o a avançar de forma rápida e segura com as suas soluções de PCB cerâmicas, desde a fase de conceção até à produção.

Explore diferentes soluções de placas de circuito impresso para todas as necessidades

Está à procura da solução ideal para placas de circuito impresso (PCB)? Explore os vários tipos de PCB para encontrar a opção perfeita para o seu projeto.

PCB de alumínio

PCBs com núcleo metálico de alumínio para uma dissipação eficiente do calor em projetos de alta potência.

PCB rígida

Placas rígidas FR4 padrão que oferecem uma estrutura estável para sistemas eletrónicos de uso geral.

PCB com núcleo de cobre

PCB com núcleo metálico e base de cobre para uma condutividade térmica e uma dissipação de calor superiores.

PCB com TG elevado

PCBs fabricados com materiais com elevada temperatura de transição vítrea (Tg), normalmente igual ou superior a 170 °C.

PCB de alta frequência

PCBs concebidos para processar sinais na gama dos GHz com perda e distorção mínimas do sinal.

PCB de alta velocidade

Placas de circuito otimizadas para sinais digitais de alta velocidade, com especial atenção à integridade do sinal.

PCB HDI

Circuitos impressos de interligação de alta densidade com linhas mais finas, vias mais pequenas e maior densidade de ligações.

PCB da Rogers

PCBs fabricados com materiais laminados de alto desempenho da Rogers Corporation.

Circuito impresso de cobre espesso

PCBs com camadas de cobre excepcionalmente espessas, normalmente de 3 oz ou mais, para aplicações de alta corrente.

Circuito impresso flexível

PCBs flexíveis fabricados com substratos de poliimida ou poliéster para projetos dinâmicos ou com restrições de espaço.

PCB rígido-flexível

Placas de circuito híbridas que combinam substratos rígidos e flexíveis num único conjunto integrado.

Controlo de Qualidade e Certificação

A Geyuan Electronics dispõe de um sistema de gestão da qualidade abrangente para garantir a fiabilidade da sua produção de placas de circuito impresso cerâmicas. A nossa fábrica própria está certificada pela norma ISO 9001 de gestão da qualidade e possui certificações profissionais, tais como a certificação IATF 16949 para o fabrico de eletrónica automóvel e a certificação ISO 13485 para o fabrico de dispositivos médicos. A gestão ambiental cumpre as normas ISO 14001 ao longo de todo o processo de produção. A seleção de fabricantes com certificações de qualidade relevantes é crucial para garantir a qualidade das nossas placas de circuito impresso cerâmicas, especialmente nas indústrias médica e automóvel. As nossas placas de circuito impresso cerâmicas cumprem as normas IPC e RoHS, e as nossas múltiplas certificações de qualidade garantem que os nossos produtos excedem as normas internacionais e cumprem vários requisitos de qualidade rigorosos.

Procedimentos de ensaio e inspeção

A nossa fábrica interna dispõe de processos avançados de teste e inspeção, que analisam os substratos cerâmicos desde a fase de receção da matéria-prima para verificar várias características de desempenho, incluindo planicidade, acabamento superficial e rigidez dielétrica, garantindo que a qualidade do produto cumpre os requisitos de produção. O controlo do processo monitoriza a espessura da metalização, a precisão do padrão do circuito e a qualidade da formação das vias em fases críticas do fabrico. Os ensaios de choque térmico submetem as placas de circuito impresso acabadas a mudanças rápidas de temperatura, simulando o stress operacional do mundo real; os ensaios elétricos verificam a resistência de isolamento e a tensão de ruptura dielétrica. Além disso, o nosso sistema de rastreabilidade acompanha o processo de produção de cada lote de placas de circuito impresso cerâmicas, associando a certificação da matéria-prima aos dados dos ensaios do produto acabado. Esta capacidade de documentação apoia a análise de falhas e a melhoria contínua, ao mesmo tempo que cumpre os requisitos de auditoria dos clientes para aplicações críticas.

Controlo de qualidade rigoroso e certificação

Os seus módulos de alta potência e sistemas críticos merecem placas de circuito com zero defeitos. Cumprimos rigorosamente o processo de inspeção 100% e possuímos certificações oficiais para garantir a conformidade dos produtos.

Testes elétricos 100%

Todas as placas de circuito impresso em cerâmica são submetidas a rigorosos testes com sonda voadora ou com leito de agulhas. Estes testes permitem detetar curto-circuitos ou circuitos abertos ocultos antes do envio, garantindo a ausência total de defeitos e protegendo a reputação da sua marca no setor.

Inspeção AOI e por raios X

Utilizamos a Inspeção Ótica Automatizada (AOI) para verificar marcas na superfície e imagens de raios X para inspecionar as camadas internas e a metalização das vias. Este controlo de qualidade proativo evita inconsistências entre lotes.

Certificação Oficial

Sem documentos falsificados, sem atalhos. A nossa fábrica cumpre rigorosamente as normas ISO 9001 e UL e produz de acordo com as normas IPC-A-600 Classe 2/3. Terá total transparência e garantia de conformidade dos materiais.

Componentes cerâmicos de alto desempenho para placas de circuito impresso (PCB) destinados a ambientes extremos

As soluções de placas de circuito impresso (PCB) cerâmicas da Geyuan Electronics foram concebidas para proporcionar um desempenho térmico, mecânico e elétrico superior, superando as limitações das placas de circuito padrão em FR-4 ou com núcleo metálico. Estas placas utilizam substratos cerâmicos avançados, tais como alumina (Al₂O₃), nitreto de alumínio (AlN) e nitreto de silício (Si₃N₄), e são especificamente concebidas para aplicações de potência, RF, alta fiabilidade e até mesmo computação quântica criogénica. Quer necessite de protótipos, componentes híbridos ou estruturas cerâmicas em tamanho real, a PICA oferece apoio completo para satisfazer as necessidades elétricas, térmicas e mecânicas do seu sistema.

Embalagem e envio

Dada a fragilidade das placas de circuito cerâmicas, a Geyuan Electronics utiliza caixas de embalagem de alta proteção, especialmente concebidas para as proteger. Cada placa é envolvida em algodão-pérola ou espuma para uma proteção adicional. O interior da caixa possui placas de suporte e ranhuras em forma de V para evitar danos causados por impactos. Além disso, é colocada uma película azul antiestática entre cada placa para proteção adicional. Durante o transporte, as caixas são mantidas secas e bem ventiladas, evitando a humidade e a luz solar direta. Estas medidas garantem que as placas de circuito cerâmicas cheguem intactas ao destino.

Setores que servimos

Enquanto fornecedor de confiança de placas de circuito impresso em cerâmica, compreendemos que os diferentes setores exigem soluções personalizadas. Por isso, adaptámos as nossas capacidades para responder às necessidades específicas de várias aplicações em diversos setores, conforme se segue:

Médico

Automóvel e veículos elétricos

Iluminação LED

Energia Industrial e Automação

Telecomunicações e RF/Micro-ondas

Energia Renovável e Eletrónica de Potência

Perguntas frequentes

Conseguem fabricar placas de circuito impresso cerâmicas multicamadas e placas de circuito impresso cerâmicas de película espessa?

Sim, fabricamos placas de circuito impresso cerâmicas multicamadas, placas de circuito impresso cerâmicas de película espessa, placas de circuito impresso cerâmicas de película fina, placas de circuito impresso cerâmicas de co-cozedura a baixa temperatura (LTCC) e outras tecnologias avançadas de placas de circuito impresso cerâmicas para aplicações complexas.

As placas de circuito impresso de cerâmica são mais caras do que as de FR4?

Embora as placas de circuito impresso cerâmicas sejam, em geral, mais caras do que as de FR4, o investimento compensa para aplicações que exigem elevada condutividade térmica, estabilidade elétrica e durabilidade. Em sistemas críticos, como a eletrónica médica e aeroespacial, a vida útil e a fiabilidade das placas de circuito impresso cerâmicas excedem largamente o seu custo inicial.

Oferecem suporte DFA e DRC para placas de circuito impresso em cerâmica?

Sim, o nosso suporte em DFA, DFM e DRC aplica-se a todos os tipos de placas de circuito impresso, incluindo as placas de circuito impresso cerâmicas.

Qual é o tamanho mínimo de detalhe que se pode obter numa placa de circuito impresso cerâmica?

As dimensões das peças variam significativamente consoante o processo de fabrico:

A tecnologia de película espessa permite, normalmente, obter larguras de linha/espaçamentos de 100-150 μm (4-6 mil);
A tecnologia de película fina permite obter larguras de linha/espaçamentos de 10 a 25 μm (0,4 a 1 mil), adequados para aplicações que exigem extrema precisão;
A tecnologia DBC permite, normalmente, obter dimensões mínimas dos elementos de 200-300 μm (8-12 mil).

Qual é o intervalo de tolerância possível para placas de circuito impresso cerâmicas?

As tolerâncias dimensionais são normalmente de ±0,1 mm e as tolerâncias dos orifícios são de ±0,075 mm. A resolução do padrão gravado pode atingir ≤50 micrómetros.

É possível fabricar uma placa de circuito impresso cerâmica apenas com uma imagem e sem ficheiro Gerber?

Não podemos produzir sem um ficheiro Gerber; fabricamos com base em ficheiros Gerber. Se tiver alguma amostra, também podemos reproduzi-la. Nesse caso, pode enviar 3 a 5 amostras para a nossa empresa e, em seguida, avaliaremos o preço da produção das amostras para si.

Quantas camadas de placas de circuito impresso cerâmicas pode a Geyuan Electronics fabricar?

Dependendo das diferentes necessidades e processos, a nossa fábrica pode produzir placas de circuito cerâmicas. Os processos tradicionais permitem produzir placas de circuito cerâmicas de 2 a 8 camadas, enquanto os processos de co-cozedura a baixa temperatura (LTCC) e a alta temperatura (HTCC) permitem produzir placas de circuito cerâmicas de 10 a 20 camadas ou até mais. Nas aplicações práticas, faremos a escolha de acordo com as necessidades específicas e os requisitos de processo dos nossos clientes.

Prestam serviços de montagem de placas de circuito impresso em cerâmica (PCBA chave na mão)?

Sim. A Geyuan Electronics é uma fábrica que oferece um serviço completo. Realizamos internamente o fabrico de placas nuas, a aquisição de componentes e a montagem SMT/THT. Este modelo de serviço «tudo num só local» reduz os riscos da sua cadeia de abastecimento e os custos logísticos.

Qual é a temperatura máxima que uma placa de circuito impresso cerâmica consegue suportar?

As placas de circuito impresso (PCB) cerâmicas podem suportar temperaturas de funcionamento contínuas entre 660 e 840 °F (350 e 450 °C), dependendo do material cerâmico. Os substratos de alumina podem funcionar a temperaturas até 750 °F (400 °C), os de nitreto de alumínio até 840 °F (450 °C), enquanto os substratos cerâmicos de carboneto de silício podem suportar temperaturas extremas superiores a 1100 °F (600 °C).

Que documentos preciso de apresentar para obter um orçamento?

No caso de placas de circuito impresso (PCB) de cerâmica sem componentes, forneça um ficheiro Gerber padrão (formato RS-274X) ou um ficheiro ODB++, juntamente com um ficheiro de texto «Readme» que inclua a espessura do material, a espessura da folha de cobre e o tratamento de superfície. Caso necessite de uma montagem PCBA, forneça também uma Lista de Materiais (BOM) detalhada e as coordenadas de colocação em formato Excel.

A Geyuan Electronics aceita encomendas de placas de circuito impresso em cerâmica em pequenos lotes?

Sim, aceitamos encomendas tanto de pequenas como de grandes quantidades, para satisfazer as diversas necessidades dos clientes. Quer necessite de prototipagem ou de produção em massa, podemos satisfazer as suas necessidades de forma eficiente.

Pronto para o seu próximo projeto de PCB cerâmico?

Tornamos tudo mais simples! A equipa da Geyuan Electronics está empenhada em facilitar a concretização dos seus projetos com materiais cerâmicos. Quer seja novo neste domínio e precise de apoio para validar o seu projeto inicial, quer tenha experiência na área da cerâmica e precise de um fornecedor de confiança para otimizar a sua cadeia de abastecimento, somos o parceiro ideal para as suas necessidades de projeto, prototipagem e produção de placas de circuito impresso (PCB) em cerâmica. Contacte-nos agora para obter um orçamento.
