Drone-Leiterplatte

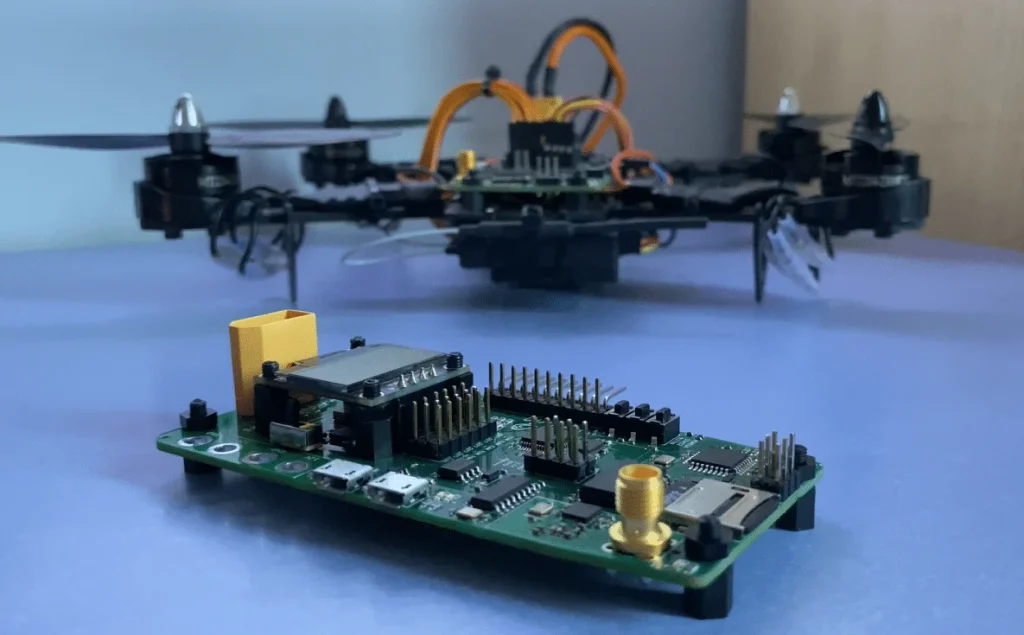

Eine Drohnen-Leiterplatte ist eine Leiterplatte, die die elektronischen Komponenten einer Drohne trägt und miteinander verbindet, darunter den Flugcontroller, elektronische Drehzahlregler (ESCs), das Stromverteilungssystem, Sensoren und Kommunikationsmodule. Sie ist für die Verteilung der Batterieleistung, die Übertragung von Steuer- und Datensignalen sowie für die mechanische Abstützung der Komponenten zuständig, die die Flugstabilität gewährleisten.

Geyuan Electronics bietet Lieferzeiten zwischen 1 und 15 Tagen – von der Prototypenentwicklung bis hin zur Kleinserienfertigung –, abhängig von Faktoren wie der Anzahl der Schichten, den Materialien, der Komplexität der Montage und den Testanforderungen. Wir unterteilen diese Vorlaufzeit in einzelne Phasen – Design for Manufacturability (DFM), Fertigung, Montage, Prüfung und Versandvorbereitung –, um sicherzustellen, dass der Zeitplan ein aussagekräftiger Ablaufplan ist und nicht nur eine willkürliche Zahl darstellt.

Bei Geyuan Electronics erfolgen sowohl die Prototypenfertigung als auch die Serienproduktion von Leiterplatten für Drohnen auf denselben SMT-Fertigungslinien, wobei schlüsselfertige, teilschlüsselfertige oder Konsignationsmodelle zum Einsatz kommen. Dies ermöglicht eine nahtlose Skalierung, ohne dass Anlagen neu konfiguriert oder neue Lieferanten qualifiziert werden müssen. Die Beschaffung der Bauteile, die Fertigung, die Bestückung und die Prüfung werden alle innerhalb eines einheitlichen Systems verwaltet.

FR-4-Materialien werden für Flugsteuerungen und Logikschaltungen verwendet; Materialien mit Aluminiumkern kommen in den Leistungs- und Wärmemanagementbereichen von ESCs und Stromverteilungsplatinen (PDBs) zum Einsatz; und Rogers- oder PTFE-Materialien werden für HF- und Videokreise verwendet, die bei 2,4 GHz und darüber arbeiten. Materialien mit Aluminiumkern sind keine universelle Aufrüstung – sie erhöhen Gewicht und Kosten –, daher sollten sie vorzugsweise für Bereiche mit hohem Wärmeableitungsbedarf reserviert werden.

Für passive GPS-Antennen in Anwendungen mit kurzer Reichweite ist Standard-FR-4-Material ausreichend. Bei kommerziellen Drohnen, die eine stabile Positionsgenauigkeit erfordern, können Rogers RO4350B oder ähnliche verlustarme Materialien den Antennenwirkungsgrad und die Empfangsempfindlichkeit verbessern. Die stabile Dielektrizitätskonstante der Rogers-Materialien gewährleistet, dass die Resonanzfrequenz der Antenne bei Temperaturänderungen nicht driftet – ein entscheidender Faktor beim Wechsel zwischen kalten Umgebungen in großer Höhe und wärmeren Bedingungen am Boden. Viele Designs nutzen einen hybriden Schichtaufbau: Rogers-Material für die Antennenschicht und FR-4 für den Rest der Leiterplatte, um Kosten und Leistung in Einklang zu bringen.

Wir trennen hochstromführende Stromverteilungsbahnen von empfindlichen Steuer- und HF-Leitungen, sorgen für eine zuverlässige Massefläche, minimieren die Anzahl der Durchkontaktierungen in kritischen Netzen und regeln die Impedanz (50 Ω single-ended, 100 Ω differentiell). Wir überprüfen die Impedanz auf dem Prüfstand, anstatt uns auf Annahmen zu verlassen.

Für einen eigenständigen Flugregler ist eine 4-lagige Struktur ausreichend. Der Standardschnitt umfasst obere und untere Signalschichten, zwischen denen Masse- und Stromversorgungsschichten angeordnet sind; diese Konfiguration gewährleistet eine gute Signalintegrität bei gleichzeitig geringen Kosten. Bei der Integration von elektronischen Drehzahlreglern (ESCs) ist eine 6-lagige Struktur vorzuziehen, da die zusätzlichen Lagen dabei helfen, hohe Ströme und thermische Belastungen zu bewältigen. Komplexe All-in-One-Platinen – die den Flugcontroller (FC), den ESC, den Videosender (VTX) und die Stromverteilungsplatine (PDB) integrieren – erfordern unter Umständen 8 Schichten, um ein effektives Routing und Wärmemanagement zu gewährleisten.

Ein Flugcontroller ist eine spezielle Art von Drohnen-Leiterplatte, die zur Verarbeitung von Sensordaten und zur Steuerung der Flugdynamik entwickelt wurde. Zwar sind alle Flugcontroller Drohnen-Leiterplatten, doch nicht alle Drohnen-Leiterplatten sind Flugcontroller. Zu den weiteren Arten von Drohnen-Leiterplatten zählen Stromverteilungsplatinen, Empfängerplatinen und ESC-Platinen. Um die Effizienz zu steigern, werden in modernen Systemen häufig mehrere Funktionen auf einer einzigen Drohnen-Leiterplatte integriert.

Selbstverständlich. Wir verwenden 4–6 oz dicke Kupferschichten und thermische Durchkontaktierungen, um Dauerströme von bis zu 200 A zu ermöglichen. Bei Industriedrohnen setzen wir Metallkern-Leiterplatten (IMS) ein, um die von den ESCs und Akkusystemen erzeugte Wärme abzuleiten.

Durch die Reduzierung von Umwandlungsverlusten, Ruhestrom, ohmschen Spannungsabfällen sowie unnötiger Funk- oder Sensoraktivität. Wir wählen hocheffiziente Spannungsregler direkt an der Laststelle aus, minimieren den Widerstand in Hochstrompfaden und setzen gegebenenfalls firmwaregesteuerte Stromversorgungsbereiche ein. Die Verbesserungen werden durch die Messung der Stromaufnahme in realen Flugmodi überprüft.

Geyuan Electronics fertigt standardmäßig gemäß dem IPC-Klasse-2-Standard, kann jedoch auf Anfrage auch Produkte der IPC-Klasse 3 herstellen, die den Anforderungen von missionskritischen und für die Luft- und Raumfahrt bestimmten Drohnenprojekten hinsichtlich langsamerer Montagegeschwindigkeiten, zusätzlicher Prüfungen und dokumentierter Prozesskontrollen entsprechen.
